ロータリーエンジン

店長のBです。

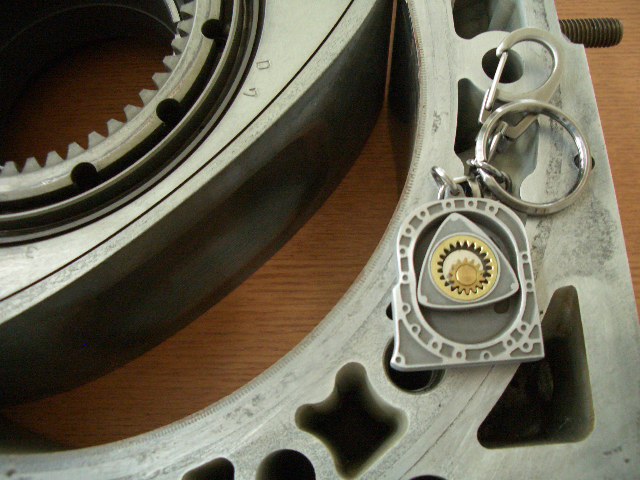

友人からロータリーエンジンのキーホルダーをいただきました。



現物と比べると、こんな小さな模型ですが、よく出来ています。









よ~く観察してみると・・・


このキーホルダーは、サイドハウジングに排気ポートがありますので・・・








レネシスって言われる、RX-8に乗っているエンジンをモデルにしたロリータのようです。


RX-7までのロータリーエンジンは、緑の位置に排気ポートがある、


ペリフェラル排気といわれる構造です。


ちなみに、黄色は吸気ポート、青は、プラグがつく位置です。

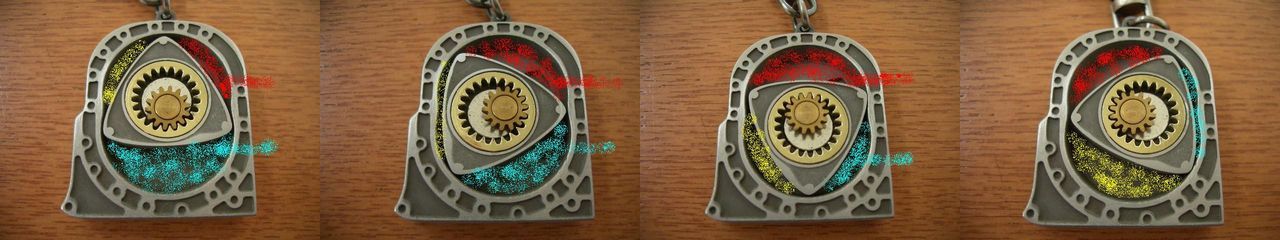

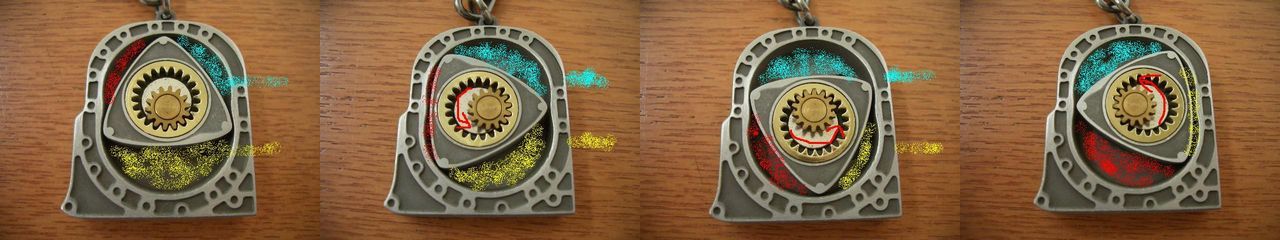

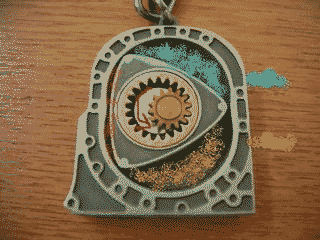

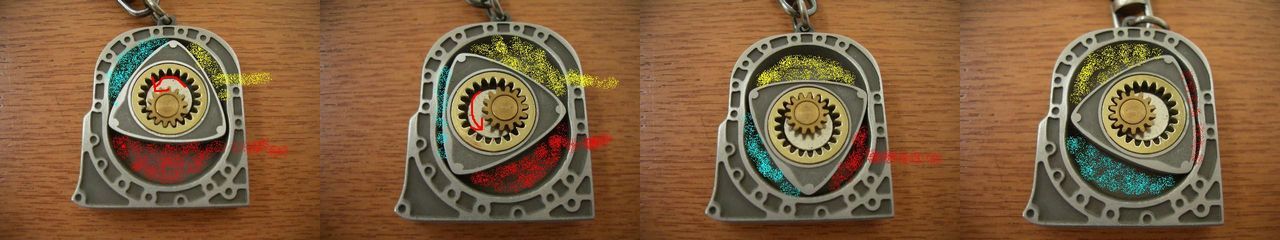

このキーホルダーで、面白いものを作ってみました。



解りやすいように、色分けしています。












写真は、


上段左から見ていってください。


一列でエンジン1回転です。


3回転で、全行程するのがわかりますか?





ちなみに、

本来は、右回りのエンジンですが、

このロリータエンジンが、後から見た図のような模型ですので・・・

エンジンの後から見たような行程となります。
